LCD controller คือไอซีควบคุม ที่ใช้ในการควบคุมจอแสดงผลแบบ dot matrix liquid crystal display หรือที่เรานิยมเรียกสั้นๆ ว่า LCD โดยเจ้าไอซี HD44780 ถูกพัฒนาโดยบริษัท Hitachi เพื่อใช้ในการแสดงผลตัวอักษรบนจอ LCD โดยเฉพาะ ซึ่งต่อมากลายเป็นที่นิยม และเป็นมาตรฐานในการเชื่อมต่อกับจอ LCD ที่ใช้ชิพ HD44780 นี้เป็นตัวควบคุม

จอ LCD นี้ จะแสดงผลเป็นตัวหนังสือ แบบสีเดียว โดยมักถูกนำไปใช้กับเครื่องต่างๆ ไม่ว่าจะเป็นเครื่องถ่ายเอกสาร แฟกซ์ เครื่องรับโทรศัพท์ หรือ เครื่องปริ้นท์เตอร์ต่างๆ หรือตามเครื่องมืออุตสาหกรรมต่างๆ มีหลายขนาดให้เลือก เช่น แบบ 8x1  หมายถึงแสดงผลได้สูงสุด 8 อักษร จำนวน 1 บรรทัด  หรือแบบ 16x2 , 20x2 และแบบ 20x4 เป็นต้น ขนาดใหญ่สุดอาจจะมากถึง 40 ถึง 80 ตัวอักษรต่อบรรทัดเลยก็ได้
คลิกที่รูปเพื่อดูภาพใหญ่

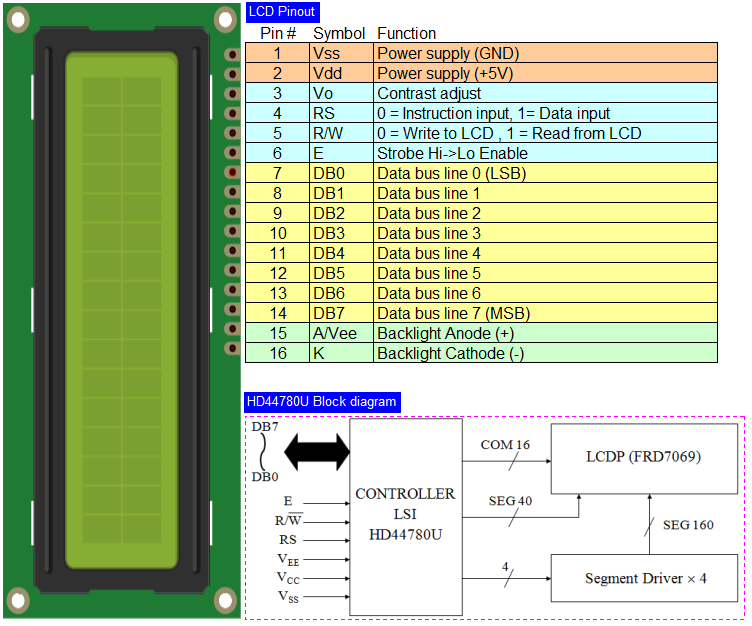

ตำแหน่งขา ของ LCD ชนิดไม่เกิน 80 ตัวอักษร
ขาที่ 1 Vss ต่อกับกราวด์
ขาที่ 2 Vccต่อกับไฟเลี้ยง 2.7V ถึง 5.5V
ขาที่ 3 Vo ต่อกับตัวต้านทานปรับค่าได้ 10k โอห์ม
ขาที่ 4 RS Register Select
ขาที่ 5 R/W Read/Write
ขาที่ 6 E Enable ใช้สัญญาณ Pulse ขอบขาลงในการทริก
ขาที่ 7 ข้อมูลตำแหน่งบิต 0 (ถ้าส่งข้อมูลแบบ 4 บิต ไม่ต้องต่อขานี้)
ขาที่ 8 ข้อมูลตำแหน่งบิต 1 (ถ้าส่งข้อมูลแบบ 4 บิต ไม่ต้องต่อขานี้)
ขาที่ 9 ข้อมูลตำแหน่งบิต 2 (ถ้าส่งข้อมูลแบบ 4 บิต ไม่ต้องต่อขานี้)
ขาที่ 10 ข้อมูลตำแหน่งบิต 3 (ถ้าส่งข้อมูลแบบ 4 บิต ไม่ต้องต่อขานี้)
ขาที่ 11 ข้อมูลตำแหน่งบิต 4
ขาที่ 12 ข้อมูลตำแหน่งบิต 5
ขาที่ 13 ข้อมูลตำแหน่งบิต 6
ขาที่ 14 ข้อมูลตำแหน่งบิต 7 / busy flag
ขาที่ 15   ขั้วหลอด LED ขา Anode ต่อกับแรงดันบวกไม่เกินแรงดันคร่อมหลอด LED
ขาที่ 16   ขั้วหลอด LED ขา Cathod ต่อกับกราวด์

ขาที่ 1 Vss ต่อกับ Ground ,ขาที่ 2 Vcc ต่อกับ ไฟเลี้ยงกระแสตรงไม่เกิน 5.5V

ขาที่ 3 Vo
 ทำ หน้าที่ปรับความสว่างของตัวหนังสือที่ปรากฏบนจอ LCD โดยจะใช้แรงดันที่ได้จากการแบ่งแรงดัน (Voltage divider) จากความต้านทาน R10k ในการปรับความสว่างของตัวหนังสือ

ขาที่ 4 RS Register Select
  ทำหน้าที่บอก LCD controller ว่าข้อมูลที่จะส่งไป เป็นข้อมูลประเภทคำสั่ง หรือข้อมูลที่เป็นดาต้า

ขาที่ 5 Read/Write (เขียนข้อมูล R/W = 0 , อ่านข้อมูล R/W = 1)
  ทำหน้าที่ในกำหนดว่าจะอ่าน หรือจะเขียนข้อมูลลงไปบน LCD หรือจะอ่านข้อมูลที่อยู่ใน LCD ออกมา โดยทั่วไปแล้ว เรามักจะเขียนข้อมูลลงไปแสดงผล มากกว่าที่จะอ่านข้อมูลจากจอ LCD กลับมา ดังนั้นแล้ว เราสามารถที่จะต่อขาที่ 5 กับกราวด์ได้ เพื่อประหยัดขาไมโครคอนโทรลเลอร์ที่จะต่อกับจอ LCD

ขาที่ 6  Enable (EN)
  ขานี้ทำหน้าที่ในการสั่งให้ LCD อ่านข้อมูลจากขา RS และขาที่ 7 ถึงขาที่ 14 เข้าไปประมวลผลใน LCD controller โดยจะใช้ขอบสัญญาณขาลง ของ Pulse ในการทริกที่ขาที่ 6 Enable (EN)

ตั้งแต่ขาที่ 7 ถึงขาที่ 14 เป็นช่องทางการรับส่งข้อมูล โดยเราสามารถเลือกที่จะส่งข้อมูลคราวละ 8 บิต โดยใช้ทั้งหมด 8 ขา ใน การส่งแต่ละครั้ง หรือจะเลือกส่งแบบคราวละ 4 บิต แต่ต้องส่งสองครั้งต่อข้อมูลก็ได้ ซึ่งข้อดีของการส่งคราวละ 4 บิต คือประหยัดขาไมโคร

คอนโทรลเลอร์ที่จะต่อกับ LCD
โดยในการส่งคราวละ 4 บิต เราจะใช้ขาตั้งแต่ ขา 11 ถึงขาที่ 14 ส่วนขาที่ 7 ถึงขาที่ 10 เราจะปล่อยลอยไว้หรือต่อลงกราวด์ก็ได้

ส่วนขาที่ 15, 16 สำหรับต่อไฟเลี้ยงให้หลอด LED Backlight ที่ทำให้จอสว่างขึ้น เพื่อการมองเห็นในที่มืด
