การกำหนดโมเดล 3D ในตัวโปรแกรม Proteus มีขั้นตอนดังนี้
1.สร้างตัวถังอุปกรณ์โดยใช้จุดต่อขา (Pad) และลายเส้นขอบตัวถัง
ตัวอย่างเช่น สร้างฟุตปริ้นตัวเก็บประจุที่มีขนาดดังรูป
การดำเนินการสร้างเป็นดังรูป
2. ลากครอบแล้วคลิกขวาเลือก Make Package
3. ตั้งชื่อตัวอุปกรณ์ ,ตำแหน่งที่เก็บ,ชนิดขา และไฟล์ที่เก็บไลบารี่
4. คลิกแท็ป 3D Visualization เพื่อกำหนดค่าพารามิเตอร์เพื่อแสดงผล 3D
ในกรณีที่ไม่มีการค่าพารามิเตอร์ใด ๆ ในช่อง Model Parameters: โปรแกรมจะสร้างโมเดลให้เองอัตโนมัติ โดยสร้างขึ้นจากเส้นขอบของตัวถังอุปกรณ์ ดังรูป
คำสั่งที่ใช้สร้างโมเดล 3D มีดังนี้
รูปทรงตัวถัง (TYPE)
ค่าความสูงของตัวถัง (MAXHEIGHT)
ค่าระยะลอยจากพื้นของตัวถัง (MINHEIGHT)
*IN ระยะที่มีหน่วยเป็นนิ้ว เช่น MAXHEIGHT=0.3IN คือระยะ 0.3 นิ้ว (นิ้ว 10 ส่วน)
* TYPE=AXIALCYLINDER จะใช้การกำหนดค่าความสูงของตัวถัง (MAXHEIGHT) ได้เพียงอย่างเดียว

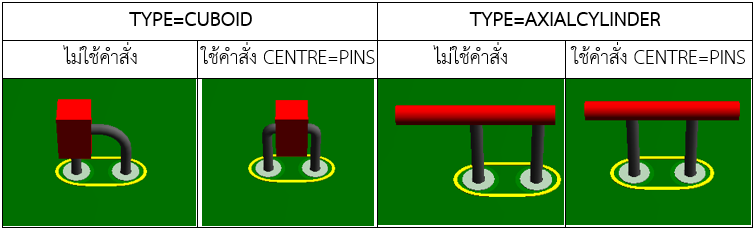

จัดตำแหน่งตัวถังตรงกึ่งกลางขา (CENTRE=PINS)
กำหนดความยาวของทรงกระบอกแนวนอน (LENGTH)
ใช้ได้เมื่อกำหนด TYPE=AXIALCYLINDER
กำหนดค่ารัศมีทรงกระบอกแนวนอนหัวตัด (RADIUS=R1,R2)
ใช้ได้เมื่อกำหนด TYPE=AXIALCYLINDER
กำหนดค่ารัศมีทรงกระบอกแนวนอนหัวมน (RADIUS=R1,R2,R3,R4)
ใช้ได้เมื่อกำหนด TYPE=AXIALCYLINDER
กำหนดสีของตัวถัง COLOUR=(R,G,B)
ซึ่งสามารถใส่ค่าสีได้ตั้งแต่ 0-255 หรือ 0X00-0XFF R=red (สีแดง), G=green (สีเขียว), B=blue(สีน้ำเงิน)
กำหนดแถบสีบนตัวถัง BANDn=P1,P2,(R,G,B)
P1=จุดเริ่มต้นของแถบสี (ตัวเลขเป็นสัดส่วนเปอร์เซ็นของตัวถัง)P2=จุดสิ้นสุดของแถบสี (ตัวเลขเป็นสัดส่วนเปอร์เซ็นของตัวถัง)
n=ลำดับของแถบสี
เช่น เริ่มทำตั้งแต่ 75%-85% ของลำตัวของแถบสีที่ 1 ใช้คำสั่ง BAND1=75,85,(255,200,200)
คำสั่งเกี่ยวกับขาอุปกรณ์
กำหนดสีขาอุปกรณ์ PINCOLOUR=(R,G,B)
เช่น PINCOLOUR=(220,220,220)กำหนดเส้นผ่าศูนย์กลางขา PINDIAMETER=1
เช่น PINDIAMETER=1
กำหนดตำแหน่งความสูงของขา ระยะขาด้านบนใช้ PINMAX และระยะขาด้านล่างใช้ PINMIN
เช่นPINMAX=5
PINMIN=2
