[Arduino #4] อัพเดตไลบรารี Arduino ใน Proteus

[Arduino #4] อัพเดตไลบรารี Arduino ใน Proteus

จาก บทความตอนที่แล้ว ([Arduino #3] จำลองโปรแกรมด้วย Proteus) ครูได้สร้างไลบรารี Arduino UNO R3 เพื่อความสะดวกในการทดลองโปรแกรมที่เขียนขึ้น แต่ยังไม่มีบอร์ดในการทดลอง ซึ่งบอร์ดในไลบารีตอนดังกล่าวจะเป็นบอร์ด Arduino UNO R3 เท่านั้น แต่สำหรับนักศึกษาที่สร้างบอร์ดขึ้นมาใช้งานเองโดยประกอบวงจรลงบนแผ่นปริ้น เอนกประสงค์ ตามใบงานไมโครคอนโทรลเลอร์ (Arduino) ใน งานที่มอบหมาย เมื่อต้องการทดลองโปรแกรมที่เขียนขึ้นอาจเกิดความสับสนได้ ครูจึงได้สร้างไลบรารีเพิ่มเติมขึ้นให้มีลักษณะที่สอดคล้องกับบอร์ดที่นัก ศึกษาสร้างขึ้น
โดยไลบารีที่ครูสร้างขึ้นเพิ่มเติมจะมีอีก 2 ตัวคือ Arduino ATMEGA8 [6x9.5] และ Arduino ATMEGA8 [8x12] สามารถดาวน์โหลดได้ที่
สำหรับการติดตั้งไลบรารีสามารถดูขั้นตอนได้จากตอนที่ [Arduino #3]
  เมื่อทำการติดตั้งเรียบร้อยแล้ว เวลาเรียกใช้งานอุปกรณ์ทั้ง 2 ตัวจะอยู่ใน Category ที่ชื่อว่า Emulator ดังรูป

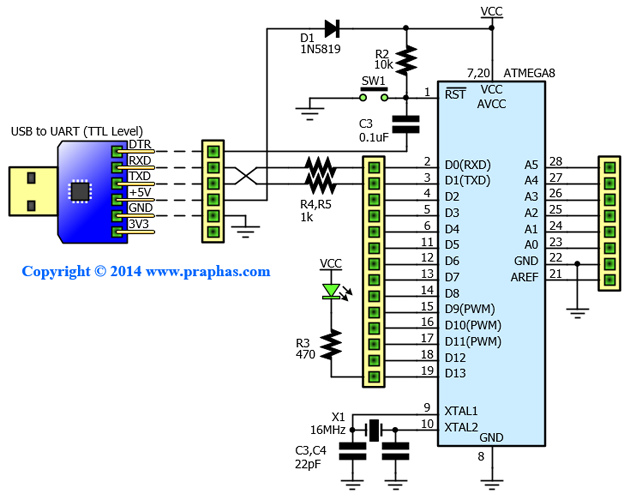

วงจร Arduino สำหรับแผ่นปริ้นจุดไข่ปลาขนาด 6x9.5 cm มีลายวงจรดังรูป
แนวการสร้างการบัดกรีเป็นดังรูป
หน้าตาของอุปกรณ์ที่นำมาใช้ทดลองโปรแกรมใน Proteus เป็นดังรูป

สำหรับค่าเริ่มต้นของไลบรารีจะเป็น Arduino ที่ใช้คริสตอลกำเนิดความถี่ภายนอกขนาด 16MHz เมื่อดับเบิลคลิกที่ตัวอุปกรณ์จะเป็นดังรูป เวลาใช้งานเพียงแต่คัดลอกตำแหน่งไฟล์ HEX นำมาวางในช่องโปรแกรมไฟล์เท่านั้น
ในกรณีที่สร้างบอร์ดที่ไม่ใช้คริสตอลภายนอก (ใช้ความถี่สร้างเองภายใน 8MHz) ให้แก้ไขดังรูป
เพียงเท่านี้ก็สามารถใช้งานได้ ตัวอย่างโปรแกรม Blink
