How to install MJPG-Streamer

MJPG-Streamer คือ โปรแกรมประเภทคำสั่งที่สามารถพิมพ์คำสั่งลงไป แล้วโปรแกรมจะทำการดึงภาพออกจากเว็บแคมของเรา แล้วทำการส่งไปเก็บไว้ เพื่อที่เราจะสามารถเข้ามาดูได้ โดยผ่านเว็บบราวเซอร์ หรือผ่านทางมือถือก็ได้
บทความต่อไปนี้ ผมได้ค้นหามาจาก http://www.raspberrypi.org/phpBB3/viewtopic.php?f=30&t=8659  ซึ่งก่อนหน้านี้ ผมพยายามทำมาหลายครั้งแล้ว แต่ ไม่ประสบความสำเร็จเหมือนคนอื่นเค้า เนื่องจากบอร์ด Raspberry Pi ของผมเป็น Model B rev 1 ซึ่งอาจจะมีอุปสรรคมากกว่าบอร์ดรุ่นใหม่ๆ สักหน่อย ซึ่งอาจจะทำให้บทความนี้ อาจจะไม่เวิร์กสำหรับคนอื่นก็ได้ ก็ต้องขอบอกไว้ ณ ทีนี้ด้วย ซึ่งการที่เราจะต่ออุปกรณ์อะไรสักอย่างกับ Linux ย่อมมีอุปกรณ์เรื่องของ driver ที่ไม่รองรับ นั่นเป็นเรื่องธรรมดาของ Linux OS ครับ (ต้องทำใจนิดนึง)
อุปกรณ์ที่ผมใช้ก็คือ บอร์ด Raspberry Pi Model B rev 1 ซึ่งมี RAM อยู่ 256 กับกล้อง WebCam ยี่ห้อ OKER รุ่น Webcam OKER (177) ซึ่งนับว่าโชคดีมาก ที่เจ้า Driver kernel ของผมมันรองรับพอดี หากเพื่อน ต้องการทราบว่ากล้องรุ่นใดบ้างที่ driver รองรับ สามารถตรวจสอบได้ที่ http://www.ideasonboard.org/uvc/
เรามาเริ่มกันเลยครับ หลังจากที่เราได้เช็คอัพเดทแล้ว sudo apt-get update ให้เราไปโหลด package เหล่านี้มาก่อน ได้แก่
sudo apt-get install subversion
sudo apt-get install libv4l-dev
sudo apt-get install libjpeg8-dev
sudo apt-get install imagemagick
ซึ่ง Subversion เป็นตัวเอาไว้โหลดซอร์สโค๊ดจาก svn server ที่นักพัฒนาโปรแกรมนิยมเอาไปเก็บไว้ครับ ส่วน package อื่นๆ ที่เหลือ ก็เกี่ยวเนื่อง และ เป็นไลบรารี่เสริมในการ
compile MJPG-Streamer อีกทีครับ
ตอนนี้เราจะโหลด MJPG-Streamer บ้างหล่ะ ให้ใช้คำสั่งนี้ครับ ซึ่งจะได้ตัวอัพเดทล่าสุดเลย
svn co https://mjpg-streamer.svn.sourceforge.net/svnroot/mjpg-streamer mjpg-streamer
เสร็จแล้วให้เข้าไปที่โฟวเดอร์ mjpg-streamer/mjpg-streamer ด้วยคำสั่ง
cd mjpg-streamer/mjpg-streamer
จากนั้นเราจะทำการ compile โปรแกรมของเราหล่ะ ด้วยคำสั่ง
make USE_LIBV4L2=true clean all
ซึ่งไม่น่าจะมี error ใดๆ ขึ้นมานะครับ (อาจจะมี warning ได้ แต่ อย่าให้มี error ก็แล้วกัน ) เสร็จแล้วก็ตามด้วย
sudo make DESTDIR=/usr install
หากไม่มี error แล้ว ให้เราทำการเสียบกล้อง webcam ของเราเข้าทาง port USB ของบอร์ด Raspberry pi ครับ ก่อนที่จะเสียบสาย USB เราอาจจะสั่งคำสั่ง
tail -f /var/log/messages
เพื่อดูว่า uvcvideo kernel driver มองเห็นอุปกรณ์ที่เป็น camera หรือยัง ถ้ามองเห็นแล้ว ควรจะได้ข้อความตามรูปข้างล่าง
uvcvideo kernel driver found webcam
จากนั้น ผมลองติดตั้ง fswebcam ซึ่งตัวนี้ ผมจะใช้เป็นตัวเช็คว่า ผมจะต้องปรับค่า output ที่กล้องให้ค่าได้เป็นอะไร ซึ่งเราจะนำไปใช้ในการตั้งค่า streamer ต่อไป
ติดตั้ง fswebcam  ด้วยคำสั่ง
sudo apt-get install fswebcam
เสร็จแล้วให้ใช้คำสั่ง

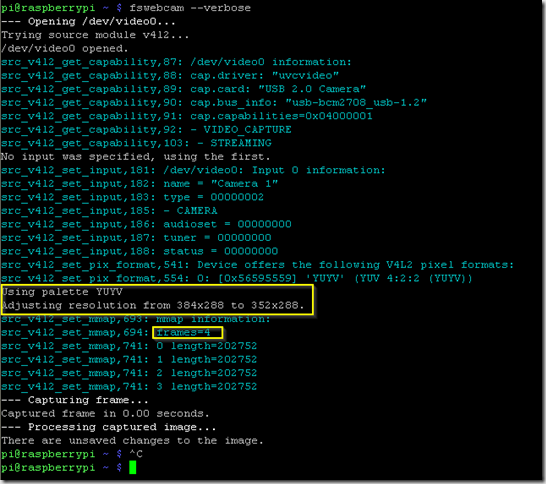

fswebcam --verbose
fswebcam --verbose
ซึ่งจากข้อมูลที่ได้มา ผมควรที่จะปรับค่า output ที่จะได้จาก streamer ให้เป็น YUYV และ frame rate ควรจะเท่ากับ 4
ผมก็นำเอาข้อมูลที่ได้นี้ มาใช้ร่วมกับคำสั่ง
mjpg_streamer -i "/usr/lib/input_uvc.so -d /dev/video0  -r 352x288 -f 4 -y YUYV" -o "/usr/lib/output_http.so -p 8090 -w /var/www/mjpg_streamer"
(ศึกษาพารามิเตอร์ต่างๆ ได้ที่ คำสั่ง mjpg_streamer --help  หรือ จากไฟล์ /home/pi/mjpg-streamer/mjpg-streamer/start.sh )
หลังจากที่สั่งคำสั่ง เรียบร้อยแล้ว จะเกิดการ stream ภาพที่ได้จากกล้องไปเก็บไว้ที่ web root folder เราสามารถเปิดดูภาพที่ได้ผ่านหน้าเว็บบราวเซอร์ได้เลย โดยใส่  URL ไปที่ ip ของ Raspberry pi แล้วตามด้วยพอร์ต 8090 ครับ จากนั้นตามด้วยพารามิเตอร์ ?action=stream
สมมติว่า ip address ของบอร์ด raspberry pi เท่ากับ 192.168.2.105 จะได้ว่า
http://192.168.2.105:8090/?action=stream
ที่หน้าเว็บบราวเซอร์จะพบภาพจากกล้องเว็บแคมของเราครับMJPG-Streamer work
ถ้าเพื่อนๆ ลองปรับพารามิเตอร์คำสั่ง mjpg_streamer ให้เหมาะกับ output ของกล้องหล่ะก็ ภาพที่ได้จะออกมาดี (เท่าที่กล้องมันจะทำได้) เลยหล่ะครับ หวังว่าคงเป็นประโยชน์ นำไปต่อยอดกันได้นะครับ
